HHP-Hochleistungspuffer sind mit vorgespanntem, hochviskosem Elastomer gefüllt und arbeiten nach dem Prinzip der hydrostatischen Kompression von Flüssigkeiten.
Der besondere Vorteil dieser Technik basiert auf folgenden zwei Eigenschaften: * Das zähflüssige Elastomer erzeugt hohe Flüssigkeitsreibung im Ringspalt des Kolbenkopfes und bewirkt dadurch die Funktion als Dämpfer. * Die hohe Kompressibilität des Elastomers, die 15% erreichen kann, gewährleistet die Funktion als Feder.
Je nach Auslegung und Konstruktion der einzelnen Bauteile kann die Funktion als Puffer oder als Feder hervorgehoben werden.
HHP-Puffer benötigen weder Gasdruckkammern noch Spiralfedern. Die Rückstellung des Kolbens erfolgt selbsttätig durch das Entspannen des komprimierten Elastomers.

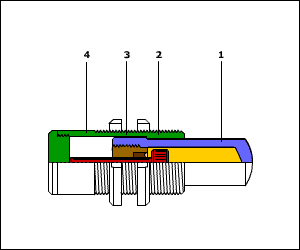

Aufbau: HHP-Puffer bestehen aus nur wenigen Bauteilen und zwar:
1 = Behälter mit flüssigem Elastomer 2 = Tauchkolben 3 = Führungslager mit Dichtungssystem 4 = Führungsgehäuse mit Flansch oder Wellenmuttern
|
Vorteile: * Hervorragendes Energie-Masseverhältnis * Hoher Dämpfungsgrad * Wartungsfrei * Lange Lebensdauer als Sicherheitselement * Geringe Abmessungen * Einfache Montage
Allgemeine Einsatzbedingungen: Temperaturbereich: -20° C bis + 60° C Einbau: Die Einbaulage ist beliebig. Der Pufferstoß muss zentrisch mit einer max. Abweichung von 5° zur Mittelachse erfolgen.
Standard-Oberflächenschutz: Behälter galvanisch verzinkt, Gehäuse phosphatiert, Kolben hartverchromt.
|
